Навесной вентилируемый фасад представляет собой многослойную систему, которую используют для наружного утепления зданий и сооружений. Он отличается стойкостью к механическим и атмосферным воздействиям, а также способствует повышению энергоэффективности объекта. Чтобы вентфасад прослужил долго и сохранил не только свой внешний вид, но и теплоизоляционные свойства, необходимо правильно выполнить его монтаж. Александр Бочаров, специалист по продажам проектов «Лемана ПРО» г. Новокузнецк расскажет про технологию устройства навесной системы из керамогранита.

Требования к устройству навесного вентилируемого фасада

Основные требования к монтажу и проектированию несущей конструкции вентфасада указаны в СП 16.13330.2017 «Стальные конструкции» и СП 128.13330.2016 «Алюминиевые конструкции». В соответствии с ними делается расчет по предельным состояниям. Ветровые, снеговые и температурные нагрузки на систему определяются согласно климатическому региону, где находится объект. Кроме того, при расчете учитывается вес от каркаса и облицовки, а также вероятность двустороннего обледенения отделочного материала.

Каждый элемент вентфасада должен соответствовать требованиям пожарной безопасности, которые указаны в СП 2.13130.2020 «Системы противопожарной защиты», выдерживать перепады температуры и атмосферные воздействия. Металлические конструкции также должны иметь высокую коррозионную стойкость. Расчетный срок службы системы должен быть не меньше, чем у здания. В среднем он составляет не менее 25 лет. Однако допускается применение материалов с более низким показателем долговечности, но при возможности их легкой замены во время эксплуатационного периода. Для этого необходимо предусмотреть во время монтажа узлы для обслуживания и ремонта конструкции.

Несущая конструкция навесного вентфасада

Навесной вентилируемый фасад включает металлокаркас, теплоизоляцию, воздушный зазор и облицовочные плиты — керамогранит. Основная задача такой конструкции — обеспечить защиту здания от влаги, перепадов температур и механических повреждений, при этом улучшив тепло- и звукоизоляцию.

Перед началом монтажа вентфасада необходимо подготовить основание. Стену очищают от пыли, грязи, остатков старой отделки и проверяют на наличие трещин или дефектов. Все слабые участки укрепляют, при необходимости выполняется ремонт. После этого делают разметку под установку металлического каркаса, с учетом проектных размеров и уровня горизонта. Он необходим для фиксации облицовочного материала и для передачи нагрузки от него на несущие элементы здания, то есть на стены или межэтажные перекрытия.

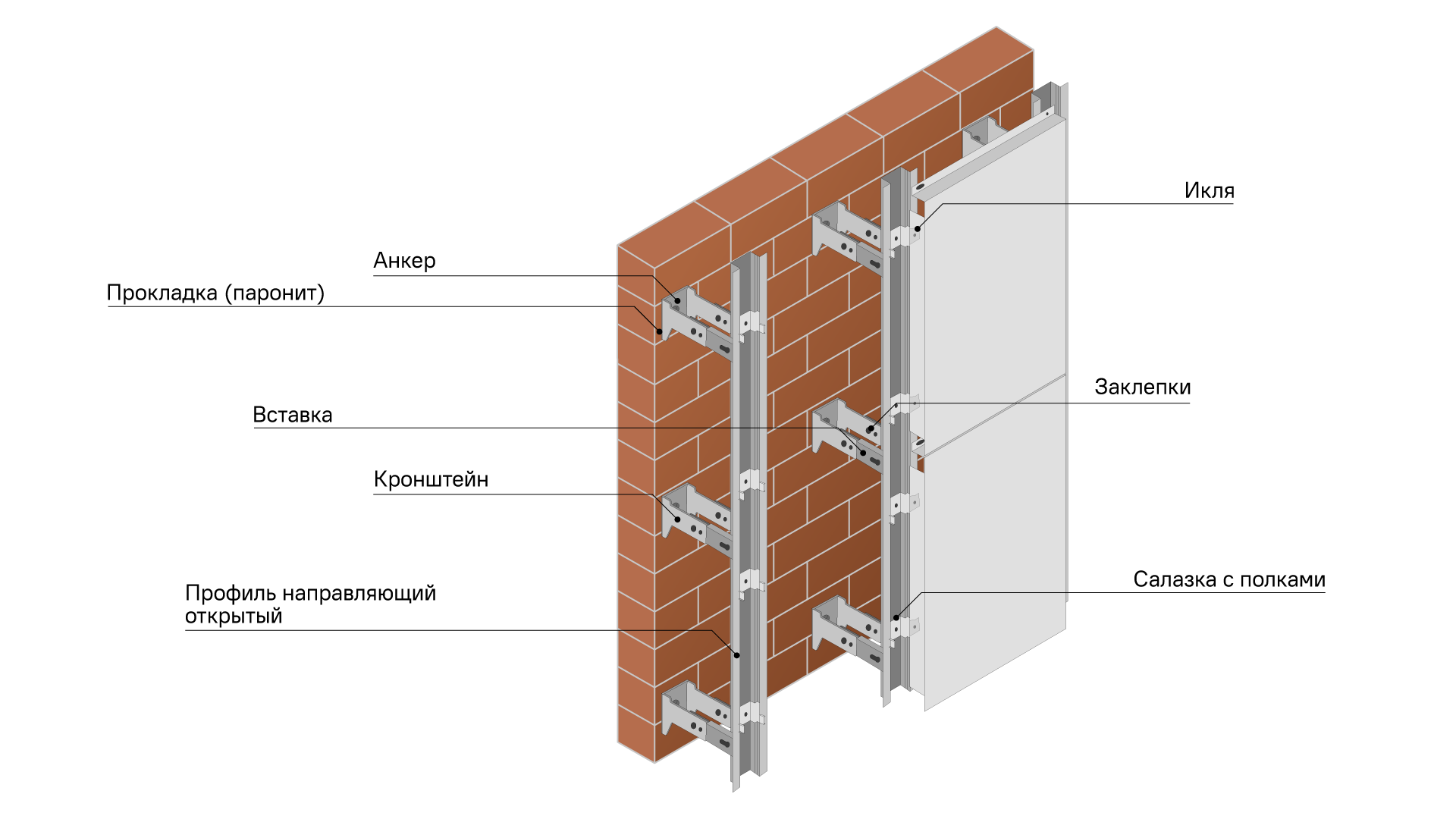

В состав конструкции входят кронштейны, каркас и крепеж. Величина максимального выноса облицовки от наружной стены здания составляет от 250 до 500 мм. Если предполагается вынос на расстояние от основания более 350 мм, то дополнительно систему усиливают краевыми и промежуточными элементами жесткости. Они помогут повысить несущую способность каркаса. При большой протяженности систему разделяют деформационными швами на независимые участки. Их рекомендуется совмещать с температурными швами здания.

Каркас может быть стальным (из толстолистового профиля) или из алюминиевых сплавов (из прессованного профиля или алюминиевой ленты). Оптимальная схема несущей системы для облицовки керамогранитом — когда кронштейн размещают в верхней части направляющей. Это помогает равномернее распределить нагрузку. Если вылет консоли больше 350 мм, то используют усиленные кронштейны, которые имеют дополнительные ребра жесткости и большую толщину и ширину.

Работы по монтажу начинают с разметки мест для крепления каркаса. Ошибки на этом этапе могут привести к перекосу облицовки. После разметки переходят к анкеровке кронштейнов, которые будут удерживать направляющие каркаса. От угла здания отступают не менее 100 мм, делают отверстия для анкеровки. Для фиксации каждого кронштейна используют минимум два крепежных элемента. При частичном защемлении пяты можно применять один анкер.

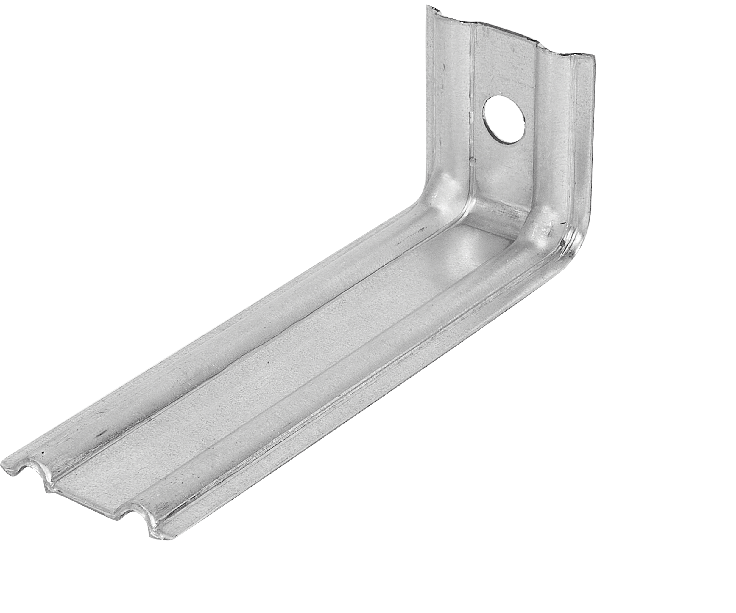

Для навесного фасада подходят П-образные и L-образные кронштейны. Для усиления в зоне наибольшей нагрузки на элемент можно накладывать силовую шайбу прямоугольной формы. Ее толщина должна быть не меньше 1,5 толщины кронштейна. Каркас собирается с помощью болтовых соединений, вытяжных заклепок и самонарезающих винтов. Чтобы не допустить образование мостика холода, между основанием и кронштейном крепят паронитовую прокладку. После сборки каркаса проверяют его геометрию. Если конструкция установлена ровно, можно переходить к теплоизоляции, которая обеспечит защиту фасада от потерь тепла и влаги.

Теплоизоляция

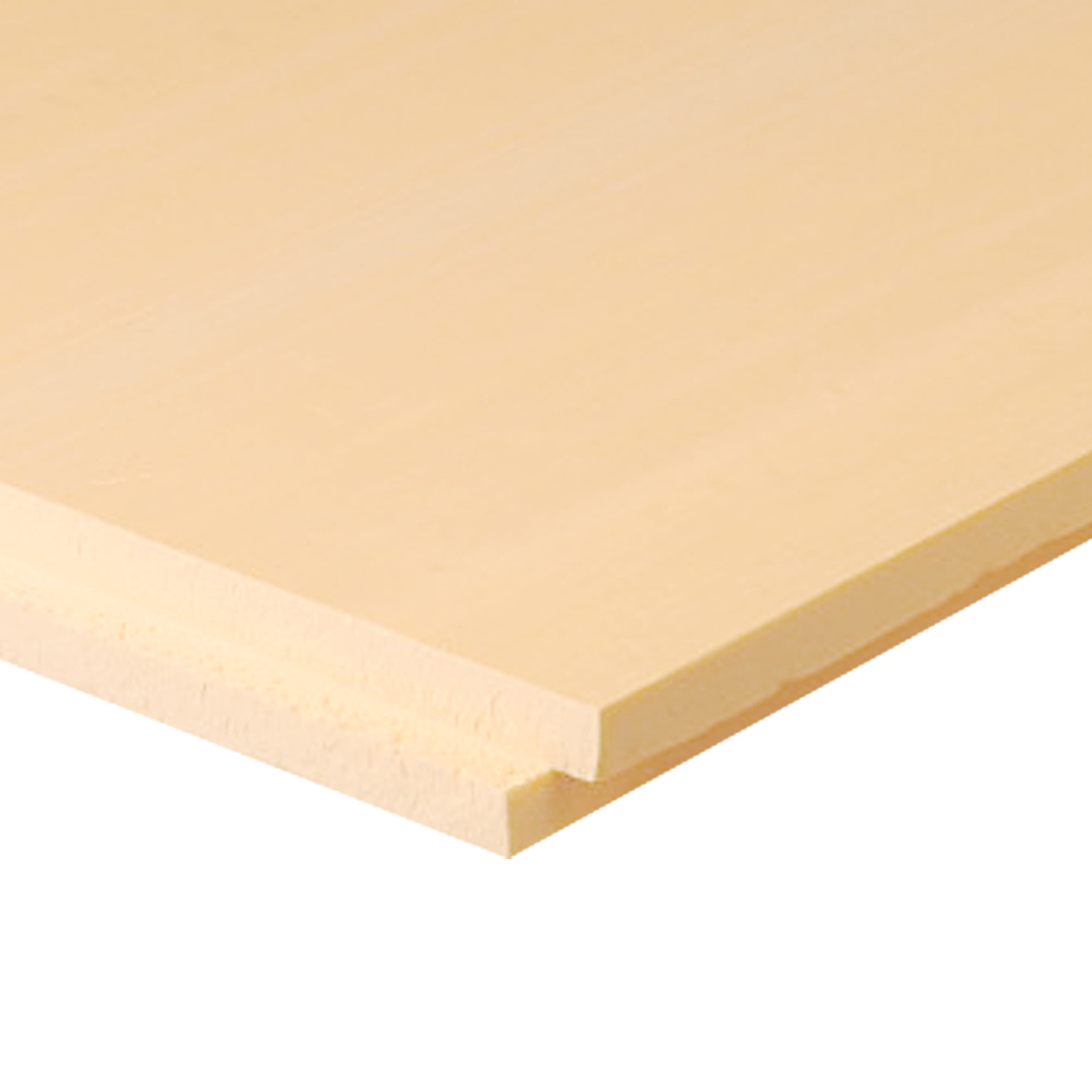

Толщину теплоизоляционного материала определяют согласно СП 50.13330.2012 «Тепловая защита зданий» с помощью теплотехнического расчета. Утепление может быть однослойным и двухслойным. Несколько слоев делают, если с помощью одной плиты набрать расчетную толщину теплоизоляции не получается. Материал должен быть негорючим (НГ) или слабогорючим (Г1). Чаще всего используют минеральные плиты, соответствующие ГОСТ 32314-2012. На цоколе строения также разрешено монтировать пенополистирол XPS класса горючести Г4, чтобы защитить участок от высокой влажности. Но лучше этого избегать, так как материал является сильно горючим. Плиты используют размером не более 600 мм по высоте. При монтаже важно предусмотреть противопожарные рассечки, чтобы снизить вероятность распространения огня.

Монтаж теплоизоляции в один слой выполняют тарельчатыми дюбелями, пять на каждую плиту. От края до крепежа отступают минимум 50 мм. При двух и более слоях используют термоизолирующие заглушки. При этом внутренний закрепляют тремя элементами, а верхний — одним. Основная задача при укладке утеплителя — обеспечить его плотное прилегание. Швы между панелями не должны быть более 2 мм. Стыки между слоями делают с перекрытием в вертикальном и горизонтальном направлении на 10 см. Монтаж плит осуществляется по рядам, начиная с нижней части фасада.

Если проектом предусмотрено наличие ветрогидрозащитной мембраны, ее крепят плотно к минвате. Между теплоизоляционным слоем и основанием оставляют минимальный воздушный зазор 40 мм, между утеплителем и направляющими — 20 мм. В случае монтажа пенополистирола предусматривают разделительный слой с применением стеклохолста плотностью не ниже 100 г/м2. Прямой контакт вспененной теплоизоляции с мембраной недопустим, так как он снижает эластичность гидроизоляции и ускоряет ее разрушение.

После монтажа теплоизоляции остается завершающий этап — облицовка керамогранитом. Он не только защищает фасад от внешних воздействий, но и придает зданию эстетичный вид. Крепление может быть скрытым или видимым — выбор метода зависит от дизайнерских и технических требований.

Керамогранит

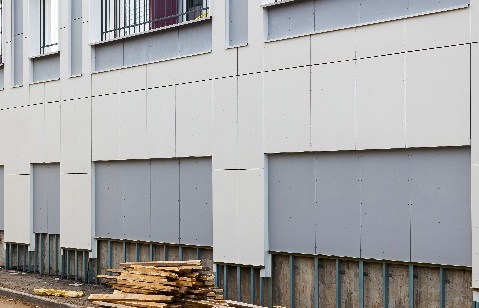

Облицовочный слой вентфасада должен быть прочным, иметь высокую морозостойкость, устойчивость к ударной нагрузке и другим механическим воздействиям, а также не выцветать от ультрафиолетовых лучей. За счет плотной структуры керамогранит не имеет пор, в которых могла бы скапливаться влага и деформировать его. Для отделки в основном используют плиты размером 600х600 мм или более крупноформатный вариант — 1200х600 мм. С первым легче работать, но при этом второй лучше создает эффект монолитности.

Крепление керамогранита к системе может быть видимым (с помощью кляммеров, опорных профилей и закладных деталей с заклепками) или скрытым (за счет резьбовых шпилек, замковых крепежей). Также методы можно комбинировать. Монтаж разрешено вести снизу вверх или наоборот. Первая технология применяется чаще, так как она проще в исполнении.
